一、整车：

　　1、外廊尺寸：6400mmX2000mmX2700mm

　　2、乘员人数：3

　　3、水罐：容积5000L

　　4、水泵：流量20L/S@1.0MPa

　　5、水泡：流量20L/S@0.8MPa,射程≥45m

　　二、底盘配置：

　　采用庆铃五十铃底盘QL1070BUHACY制造而成，单排可翻转驾驶室，可乘坐3人。

　　三、上装

　　消防泵系统

　　①、型号：CB10/20型

　　②、流量：20L/S

　　③、压力：1.0MPa

　　④、引水时间：≤50s(吸深7m时)

　　⑤、安装形式：后置式

　　消防炮系统

　　①、型号：PS20消防炮

　　②、流量：20L/s

　　③、压力：1.0~1.2MPa

　　④、射程≥45m

　　⑤、回转角度：水平360°，俯仰-15°~80°

　　四、取力器

　　①、型式：夹心式

　　②、操纵：电磁阀控制

　　③、冷却方式：强制式可调式水冷。

　　④、润滑方式：飞溅式油润滑。

　　五、器材箱

　　1、结构：

　　·泵室框架为焊接结构。

　　·内蒙皮为轻合金花纹铝板。

　　·根据器材固定需要，配置铝合金型材固定架或隔板。

　　2、材质：泵室蒙皮为优质碳钢材料。

　　3、卷帘门：

　　·材质为轻合金卷帘门，质量轻，防腐性能好。

　　·卷帘门的特殊结构确保了外部雨水很难渗入，密封性能好。

　　4、顶部：采用防滑作用的花纹板及防护栏，确保人员安全。

　　5、驾驶室一则：配备可供消防人员上下的爬梯。

　　6、消防管路

　　·罐吸水管路:DN100，带手动蝶阀，右置向前

　　·外吸水管路:DN100，后置向后

　　·炮出水管路:DN65，顶置向上

　　·水带出水管路:2XDN65，带手动球阀，顶置左右各1

　　·泵往罐注水管路:DN40，带手动球阀，右置向前

　　·消防栓注水管路:DN65，带管牙扪盖，罐体右侧

　　·放余水管路:位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。

　　六、电气系统

　　1、车辆两侧装有符合国家标准的侧标志灯

　　2、尾部装有符合国家标准的示廊灯、组合尾灯和牌照灯。

　　3、操纵系统:各种仪表和开关集中布置在泵室尾部的仪表板上，包括耐震型压力表，耐需型直空表，水泵引水开关，并在仪表板上队有消防水路系统工作原理和操作说明。

　　七、器材配备及布置

　　1、配备原则

　　客户又特殊需求时，根据客户的需求配备

　　客户没有特殊需求时，按照公司的企业标准配备

　　八、随车基本配备清单

　　吸水胶管 2根

　　底盘专用工具 2副

　　吸水管板手 2个

　　九、整车涂装

　　绿化喷洒车的外表喷涂R03 大红色；

　　消防泵管路喷涂R03 大红色；

　　十、随车文件资料

　　底盘使用说明书(1份)

　　底盘维修手册(卡)(1份)

　　随车维修工具清单(1份)

　　消防泵使用维修说明书(1份)

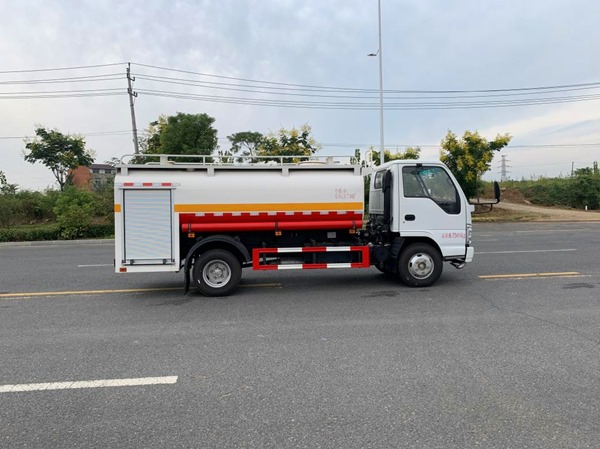

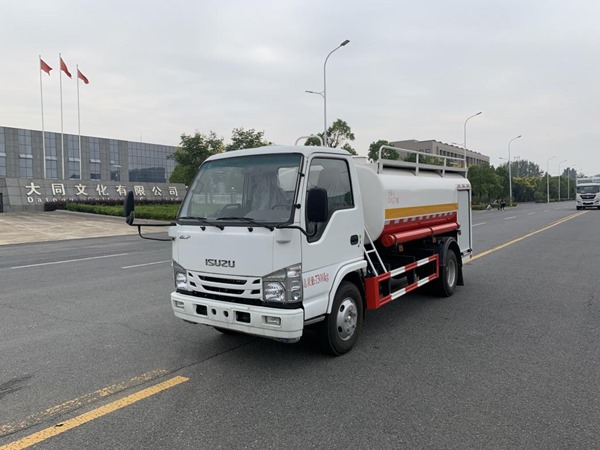

　      5吨东风消防洒水车的整车优点：

　　1）消防车功能:该车安装了后置式消防泵，工作压力在1.0 Mpa，在发生为灾时启动消防泵，关闭洒水功能阀门，操作消防炮，射程达45米以上，消防炮流量大，射程远，即可灭火。

　　2）洒水车功能:该车安装了前冲，后洒，后置工作平台，工作平台安装了洒水高炮，用作绿化洒水功能时运行消防泵，关闭消防炮,打开前冲阀门，可冲洗路面，同时可后洒水部分可洒水隆尘，另工作平台洒水高炮射程45米以上，可调成柱状、雾状和开花状，可浇树浇花等。

　　3）消防洒水车尾部设计了工作平台，工作平台上安装了绿化洒水车侧喷和洒水高炮。

　　4）罐体容积5立方,是厂区消防和绿化的最佳选择。

　　该车可用作正规消防车又可用作绿化洒水车，一车多用，经济实惠，是企业、居民小区消防的良好选择。
