22米伸缩臂式高空作业车产品简介

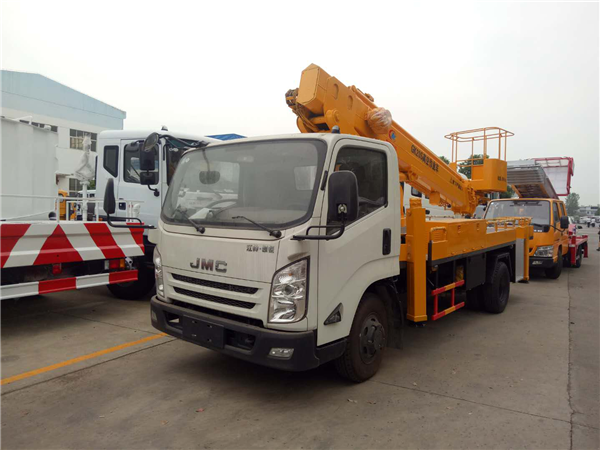

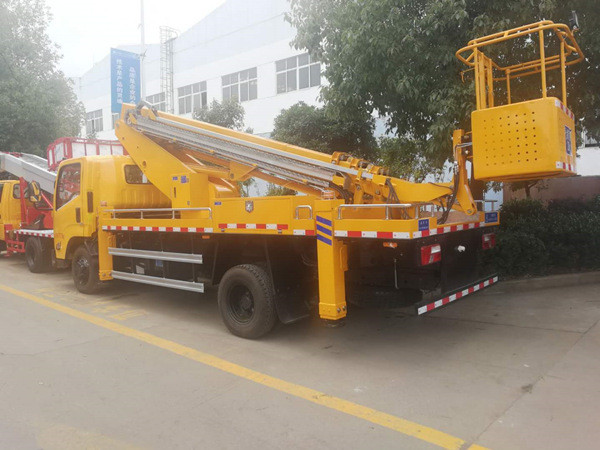

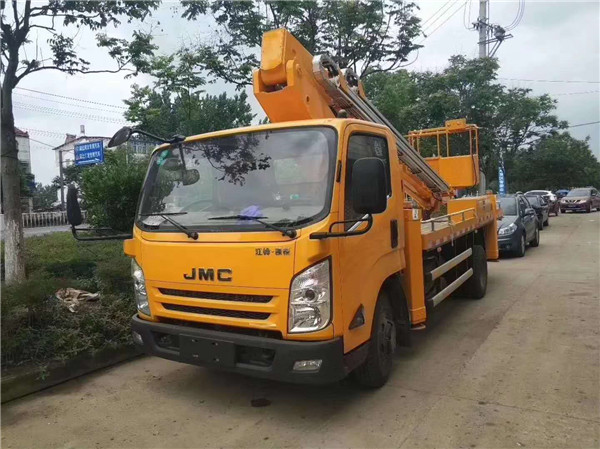

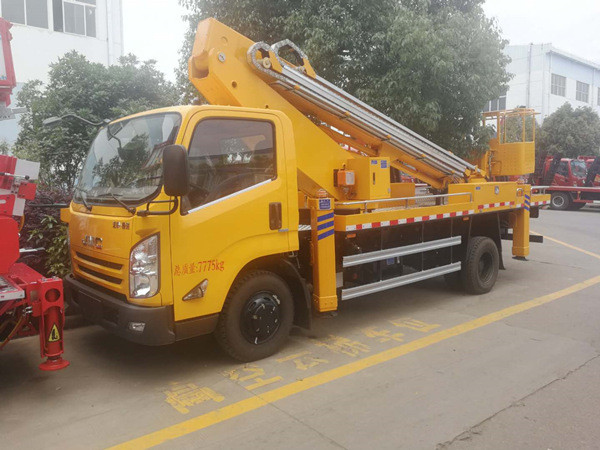

一、车型外观

二、整车基本参数：

程力威牌直臂高空作业车作业高度有12米、14米、16米、18米、20米、21米、28米、29米，使用全伸缩式工作臂，支腿跨距大，稳定性好，可同时或单独操作，安全可靠，结构紧凑、操作方便，具有较快的升降速度，工作效率高。具有灵活性，在紧密的高楼中也可以灵活作业，是高空作业车的佼佼者，引领着行业新的潮流。

该车全系配置有线遥控，吊篮内配备操作台。广泛适用于市政、电力、路灯、广告、通讯、摄影、园林、造船、交通、码头、机场港口、抢险救援、大型工矿企业等行业的安装维修及登高作业。

三、高空作业车介绍及性能特点：

1.功能介绍：

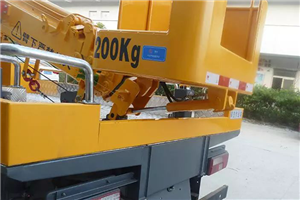

江铃凯锐型22米高空作业车采用伸缩式直臂结构，作业臂为4节伸缩式，转台可操作，也可遥控器操作，可360度回转，四液压支腿，工作斗最大承重200公斤，不锈钢围板、花纹防滑走台板。

车辆配制双向液压锁、双向带锁平衡阀、液流阀、液压油缸、发动机启停应急泵、操作系统及其控制电脑等主要部件均采用国内知名品牌，核心部件采用进口件。换向平稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作；V/H型支腿，跨距大、稳定性好，支腿既可独立伸缩、又可联动，后支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。

2.产品概述：

工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。

小臂最大伸展角度达80°，以便调整到最佳作业位置。上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。

夜间作业灯，操作台上可根据客户作业环境选装操作照明灯，让夜间作业更安全。

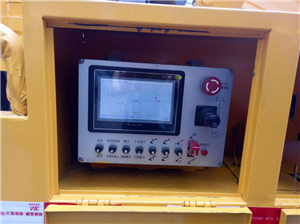

电脑控制，自动限幅，危险工作报警，安全性能卓越。下车有显示器，实时显示整车作业工况。

六边形工作臂增加强度，同步伸缩，结构紧凑，作业效率高，作业范围大。伸缩油缸外置，链条伸缩机构，更容易观察故障点，方便维修。

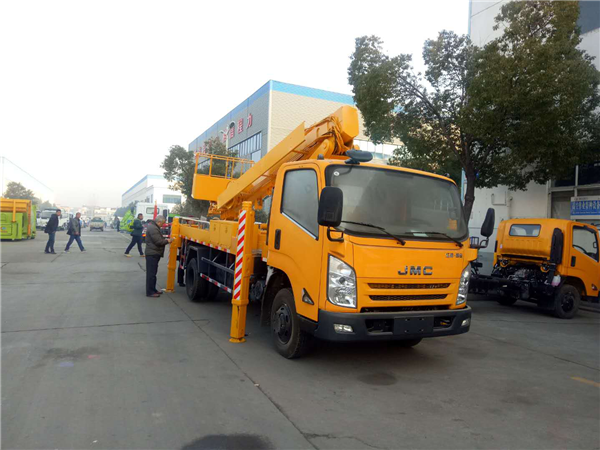

支腿采用前V、后H型结构，受力面更大、稳定性更高；能防止车大梁变形或断裂。支腿单独可调，可根据作业地面环境，单独调节每个支腿，即使地面凹凸不平，也能使整车调整到平稳状态。

四个垂直支腿油缸和上臂、下臂、小臂油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。工作臂上装有双向平衡阀，使工作臂运行更平稳。

四、关键件明细表

免征车型免征图册2017年第3册总第56册104页

GK21S 21米伸缩式高空作业车特点及优势

A.整车结构紧凑，外形尺寸短，行驶方便、转向灵活。

B.整车采用全电控系统，多项安全保护功能

1、每个支腿均有软腿支地保护功能。

2、支腿锁定，当臂架工作时，支腿是不允许操作的（限制动作）。

3、工作幅度（工作半径）自动限制，最大工作幅度为12.5米。

4、车身配置大屏幕显示器，可显示臂长、工作高度、工作幅度、倾斜角度。

5、吊篮自动调平,(吊篮下和吊臂下分别有一个油缸)大臂上升50°，吊篮下降 50°。

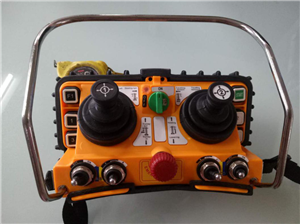

6、配备无线遥控器,操作臂架上下车有保护。

C.产品最新结构

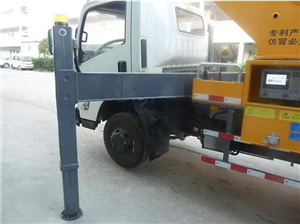

1、支腿采用前交叉式,支腿跨距大,整车稳定性更好。

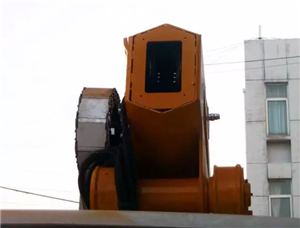

2、大倾角后倾式转台,使臂架更长,整车长度更短,更紧凑。

3、六边形臂截面,结构强度更好,使伸缩更平稳。

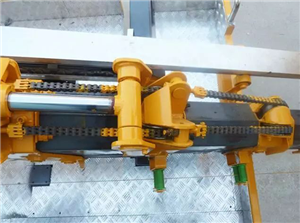

4、双链条拉锁机构,使工作效率更高,更安全。单根链条机构已经满足使用要求,双链条结构使安全效率更高。

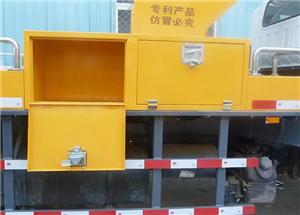

5、车子两边配备超大工具箱,可以存储更多的工具 。

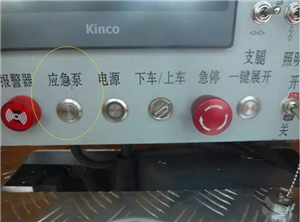

6、应急泵工作.如果发动机故障,可以使整体臂架收回来。

 五、随车附件明细：

1、载货汽车说明书一册。  2、汽车底盘合格证一份。  3、高空作业车说明书一本。  4、载货汽车保修。  5、载重汽车随车工具。
